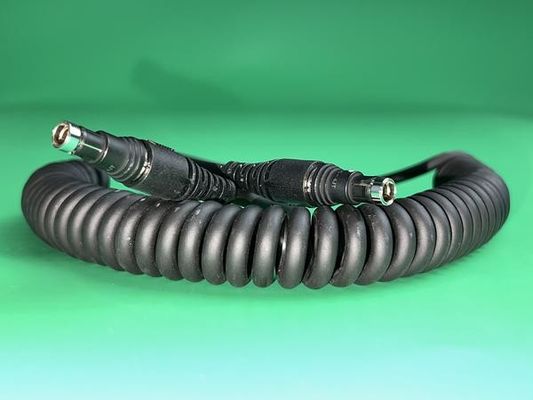

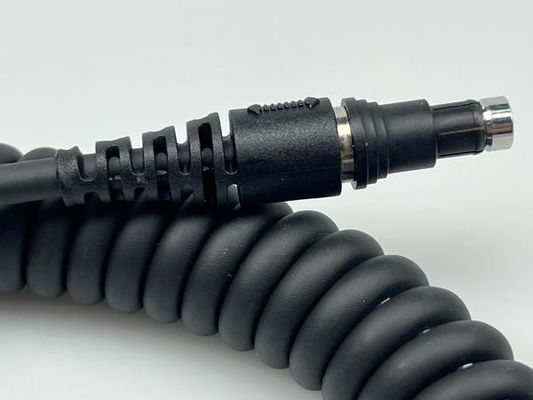

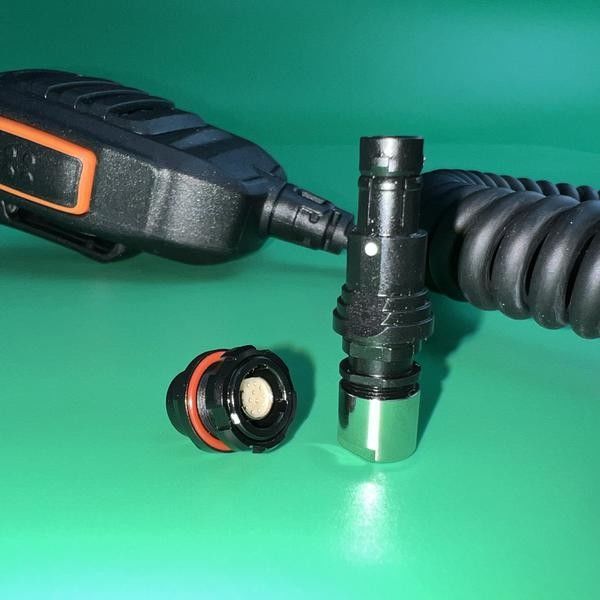

Endüstriyel Kablo Otomobil Tel Harness Montajı Askeri EMC Koruma için

TPU kılıflı, EMC korumalı ve yay teli içeren askeri uygulamalar için bir kablo tertibatı oluşturmak, sinyal bütünlüğünü korurken zorlu ortamlara dayanabilen sağlam ve güvenilir bir çözüm tasarlamayı içerir. İşte ayrıntılı bir yaklaşım:

Temel Bileşenler ve Malzemeler

1. TPU Kılıf:

   • Dayanıklılık: TPU (Termoplastik Poliüretan), mükemmel aşınma direnci, esnekliği ve mekanik mukavemeti ile bilinir, bu da onu askeri uygulamalar için ideal hale getirir.
   • Kimyasal ve Çevresel Direnç: TPU, yağlara, kimyasallara ve zorlu çevresel koşullara karşı dayanıklıdır ve kablo tertibatının askeri kullanımın zorluklarına dayanabilmesini sağlar.
   • Esneklik: Düşük sıcaklıklarda bile esnekliğini korur, bu da saha operasyonları için çok önemlidir.

2. EMC Koruması:

   • Elektromanyetik Uyumluluk (EMC): Kalkan, kabloyu elektromanyetik girişimden (EMI) ve radyo frekansı girişiminden (RFI) koruyarak sinyallerin bozulmadan iletilmesini sağlar.
   • Kalkan Türleri:
     • Örgülü Kalkan: Çoğu askeri uygulama için uygun, iyi kapsama alanı ve esneklik sunar.
     • Folyo Kalkan: %100 kapsama alanı sağlar, tam EMI korumasının gerekli olduğu yüksek frekanslı uygulamalar için idealdir.
     • Kombinasyon: Bazı tertibatlar, esneklik ve performansı dengelemek için hem örgülü hem de folyo koruma kullanabilir.

3. Yay Teli:

   • Takviye: Yay teli, kabloya mekanik mukavemet katarak büküldükten veya büküldükten sonra orijinal şekline dönmesine yardımcı olur. Bu, kablonun sık sık hareket ettiği veya mekanik strese maruz kaldığı uygulamalarda özellikle kullanışlıdır.
   • Dayanıklılık: Yay teli, zorlu ortamlarda bükülmeleri önler ve kablonun ömrünü uzatır.

Tasarım Hususları

1. Mekanik Mukavemet:

   • Gerilme Giderme: Özellikle kablonun askeri ekipmana bağlandığı yerlerde, bükülme veya çekmeden kaynaklanan hasarı önlemek için bağlantı noktalarında gerilme giderme uygulayın.
   • Çekme Dayanımı: Tertibatın, gerginlik, darbe ve sıkıştırma dahil olmak üzere askeri kullanımın fiziksel taleplerine dayanabildiğinden emin olun.

2. Çevresel Sızdırmazlık:

   • Su Geçirmezlik: Saha operasyonları sırasında su girişine karşı koruma sağlamak için tertibatı IP67 veya daha yüksek bir derecelendirme ile su geçirmez olacak şekilde tasarlayın.
   • Sıcaklık Dayanımı: Malzemeler, askeri operasyonlar çok çeşitli ortamlarda gerçekleşebileceğinden, hem sıcak hem de soğuk aşırı sıcaklıklara dayanabilmelidir.

3. Sinyal Bütünlüğü:

   • Düşük Kapasitans ve Direnç: Sinyallerin uzun mesafelerde doğru bir şekilde iletilmesini sağlayarak kapasitansı ve direnci en aza indiren iletkenler ve yalıtım seçin.
   • Topraklama: Elektriksel gürültüye karşı koruma sağlamak ve iletişim sistemlerinin güvenilirliğini sağlamak için EMC korumasının uygun şekilde topraklanmasını sağlayın.

4. Esneklik ve Sertlik:

   • Dengeli Tasarım: Tertibat, hasarı önlemek için gerektiğinde sertliği korurken, kullanım kolaylığı için yeterince esnek olmalıdır. Yay teli bu dengeyi sağlamaya yardımcı olur.

Üretim Süreci

1. Prototipleme:

   • Tertibatın mekanik mukavemet, esneklik ve EMC koruma etkinliği dahil olmak üzere performansını test etmek için prototipler geliştirin. Prototipleme, tam ölçekli üretime geçmeden önce tasarımı ince ayar yapmaya olanak tanır.

2. Montaj:

   • Kablo Hazırlığı: TPU kılıfı ve iç telleri, temiz ve hassas sonlandırmalar sağlayarak, gerekli uzunluklarda kesin ve soyun.
   • Kalkan Uygulaması: Seçilen EMC korumasını (örgülü, folyo veya kombinasyon) tertibata uygulayın, uygun şekilde topraklanmasını ve entegre edilmesini sağlayın.
   • Yay Teli Entegrasyonu: Yay telini tertibata dahil edin, TPU kılıfı içinde uygun şekilde hizalandığından ve sabitlendiğinden emin olun.

3. Aşırı Kalıplama (İsteğe Bağlı):

   • Ek dayanıklılık ve çevresel koruma için, konektörleri veya kablo tertibatının belirli parçalarını TPU veya başka bir uyumlu malzeme ile aşırı kalıplamayı düşünün.

4. Test Etme:

   • Elektriksel Test: Tertibatın uygun elektriksel sürekliliği, yalıtım direncini ve sinyal bütünlüğünü koruduğundan emin olmak için testler yapın.
   • Mekanik Test: Aşırı sıcaklıklar ve çevresel maruz kalma dahil olmak üzere, simüle edilmiş askeri koşullar altında tertibatı esneklik, çekme dayanımı ve dayanıklılık açısından test edin.

5. Kalite Kontrol:

   • Her kablo tertibatının, çevresel test için MIL-STD-810 gibi askeri standartların katı gereksinimlerini karşıladığından emin olmak için titiz kalite kontrol süreçleri uygulayın.

Uygulamalar

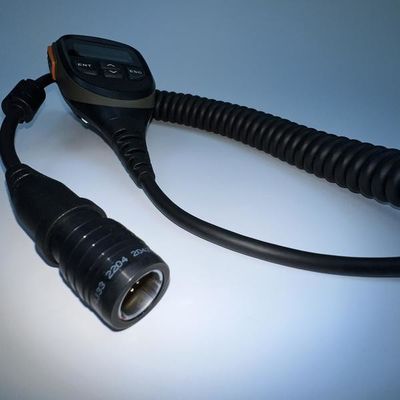

• İletişim Sistemleri: Güvenilir sinyal iletiminin kritik olduğu radyolarda, antenlerde ve diğer iletişim cihazlarında kullanılır.
• Silah Sistemleri: Yüksek dayanıklılık ve zorlu koşullara karşı direnç gerektiren silah sistemleri içindeki çeşitli elektronik bileşenleri birbirine bağlar.
• Saha Ekipmanları: Askerler tarafından kullanılan GPS üniteleri, gece görüş ekipmanları ve diğer taktiksel teçhizat dahil olmak üzere taşınabilir cihazlarda güvenilir bağlantılar sağlar.

Sonuç

TPU kılıflı, EMC korumalı ve yay teli içeren askeri uygulamalar için tasarlanmış bir kablo tertibatı, zorlu ortamlarda gerekli dayanıklılığı, esnekliği ve sinyal bütünlüğünü sunar. Yüksek kaliteli malzemelere, hassas üretim süreçlerine ve kapsamlı testlere odaklanarak, askeri kullanımın katı gereksinimlerini karşılayan bir ürün oluşturabilirsiniz.
