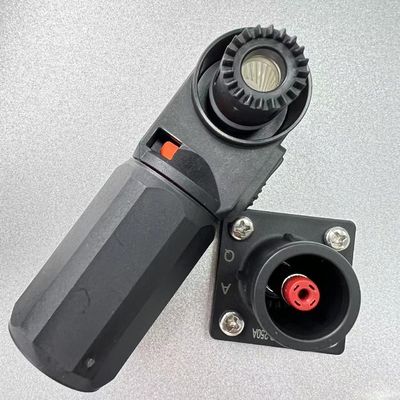

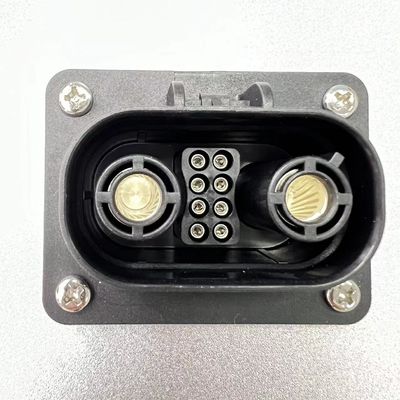

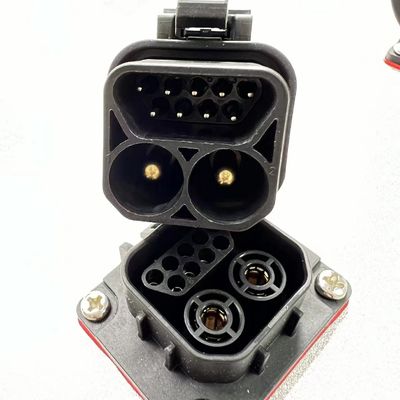

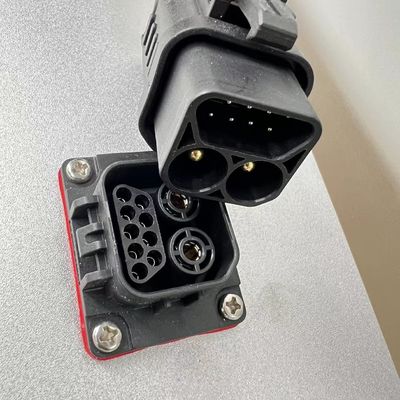

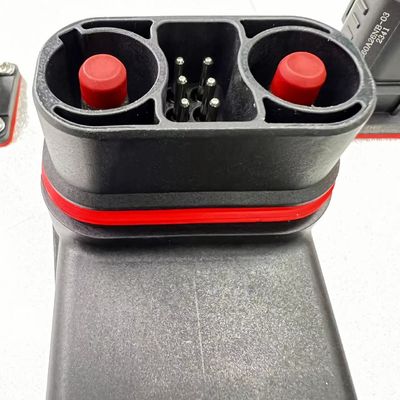

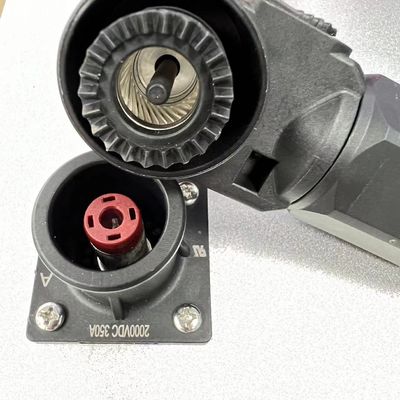

EV Otomotiv için Yeni Enerji Pil Depolama Bağlantısı MSDS Sertifikalı

Otomotiv batarya depolamasında yeni enerji sistemleri için konektör tasarlamak, elektrikli araçların (EV'ler) ve enerji depolama sistemlerinin (ESS) zorlu gereksinimlerini karşılayabilen sağlam, yüksek performanslı konektörler oluşturmayı içerir. İşte bu konektörleri tasarlamaya yönelik bir yaklaşım:

Temel Bileşenler ve Malzemeler

1. Konektör Yuvası:

   • Malzeme: Ekstra güç ve dayanıklılık için fiberglas ile güçlendirilmiş PBT (Polibütilen Tereftalat) veya PA66 (Poliamid 66) gibi yüksek sıcaklığa dayanıklı plastikler kullanın.
   • Alev Geciktiricilik: Yuva, elektriksel arızalar durumunda güvenliği sağlamak için UL94 V-0 gibi standartlara uygun, alev geciktirici olmalıdır.
   • Yalıtım: Kısa devreleri önlemek ve yüksek voltajlı uygulamalarda güvenliği sağlamak için yüksek elektriksel yalıtım özellikleri sağlayın.

2. Kontaklar:

   • Malzeme: Korozyon direncini ve iletkenliği artırmak için gümüş veya altın kaplamalı, yüksek iletkenliğe sahip bakır veya bakır alaşımları kullanın.
   • Akım Değeri: Enerji kaybını en aza indirmek için düşük temas direnci sağlayarak, otomotiv batarya sistemlerine özgü yüksek akımları kaldıracak şekilde kontakları tasarlayın.
   • Dayanıklılık: Kontaklar, zaman içinde tutarlı temas basıncını korumak için sağlam yay mekanizmaları ile yüksek eşleşme döngüleri için tasarlanmalıdır.

3. Sızdırmazlık:

   • IP Derecesi: Konektörlerin toz geçirmez ve su geçirmez olmasını sağlamak için en az IP67 derecesi hedefleyin; bu, otomotiv uygulamalarının zorlu ortamlarında kullanıma uygundur.
   • Contalar: Konektörleri sızdırmaz hale getirmek ve su, toz ve diğer kirleticilerin girişini önlemek için silikon veya EPDM (Etilen Propilen Dien Monomer) contalar kullanın.

4. Termal Yönetim:

   • Isı Dağılımı: Yüksek akımların ürettiği ısıyı yönetmek için kanatçıklar veya termal iletken malzemeler gibi ısı dağılımına yardımcı olan tasarım özellikleri ekleyin.
   • Sıcaklık Dayanımı: Tüm malzemelerin, aşırı soğuktan yüksek ısıya kadar otomotiv ortamlarında yaygın olan sıcaklık dalgalanmalarına dayanabildiğinden emin olun.

Tasarım Hususları

1. Yüksek Gerilim ve Akım Kullanımı:

   • Gerilim Değeri: EV bataryalarında tipik olarak kullanılan yüksek gerilimleri (örneğin, 400V ila 800V) kaldıracak şekilde konektörler tasarlayın.
   • Akım Kullanımı: Otomotiv güç aktarma organlarının gerektirdiği yüksek akımları, potansiyel olarak 200A'yı aşan akımları kaldırabildiğinden emin olun.

2. Güvenlik Özellikleri:

   • Dokunmaya Dayanıklı Tasarım: Elleçleme ve bakım sırasında güvenliği sağlamak için canlı parçalarla kazara temasa karşı koruma sağlamak üzere dokunmaya dayanıklı tasarımlar uygulayın.
   • Kilitleme Mekanizmaları: Yüksek güçlü uygulamalarda felaketlere yol açabilecek kazara bağlantı kesilmelerini önlemek için güvenli kilitleme mekanizmaları kullanın.
   • Polarizasyon: Yalnızca doğru yönde bağlanabilmelerini sağlayarak, ters polariteyi önlemek için konektörleri polarize olacak şekilde tasarlayın.

3. Titreşim ve Şok Direnci:

   • Sağlam Tasarım: Konektörler, otomotiv ortamlarında yaygın olan titreşim ve şoka dayanacak şekilde tasarlanmalı, aracın ömrü boyunca güvenilir performans sağlamalıdır.
   • Gerilim Giderimi: Mekanik stresten kaynaklanan kablolara ve kontaklara zarar gelmesini önlemek için gerilim giderimi özellikleri ekleyin.

4. Kullanım Kolaylığı:

   • Hızlı Bağlantı/Bağlantı Kesme: Otomotiv üretiminde verimli montaj ve bakım için çok önemli olan kolay ve hızlı eşleşme ve ayrılma için konektörler tasarlayın.
   • Ergonomi: Özellikle otomotiv batarya bölmelerine özgü dar alanlarda konektörlerin kullanım ergonomisini göz önünde bulundurun.

Üretim Süreci

1. Prototipleme:

   • Elektriksel, mekanik ve termal performansı test etmek için prototipler geliştirin. Prototipleme, seri üretime geçmeden önce tasarımın optimizasyonuna olanak tanır.

2. Montaj:

   • Hassas Kalıplama: Tutarlı kalite ve boyutsal doğruluk sağlamak için konektör yuvası için hassas enjeksiyon kalıplama kullanın.
   • Kontak Montajı: Güvenli bağlantılar ve tutarlı temas basıncı sağlamak için kontakları özenle monte edin.

3. Test Etme:

   • Elektriksel Test: Akım kullanımını, gerilim değerini ve yalıtım direncini doğrulamak için testler yapın. Konektörlerin yük altında güvenilir bir şekilde performans gösterdiğinden emin olun.
   • Çevresel Test: Otomotiv standartlarını (örneğin, ISO 16750) karşıladıklarından emin olmak için konektörleri suya, toza, titreşime ve aşırı sıcaklıklara karşı test edin.
   • Mekanik Test: Zaman içinde performansı koruduklarından emin olarak, tekrarlanan eşleşme döngüleri altında konektörlerin dayanıklılığını değerlendirin.

4. Kalite Kontrol:

   • Her konektörün otomotiv uygulamaları için gerekli özellikleri karşıladığından emin olmak için sıkı kalite kontrol süreçleri uygulayın.

Uygulamalar

• Elektrikli Araç (EV) Batarya Paketleri: Batarya modülleri, güç elektroniği ve şarj sistemleri arasındaki yüksek güçlü bağlantılar için kullanılan konektörler.
• Enerji Depolama Sistemleri (ESS): Yüksek güç ve güvenilir bağlantıların kritik olduğu, enerji depolama için kullanılan sabit batarya sistemleri için konektörler.
• Güç Dağıtımı: EV'ler içinde gücün dağıtımında kullanılan, farklı yüksek voltajlı bileşenleri birbirine bağlayan konektörler.

Sonuç

Yeni enerji sistemlerindeki otomotiv batarya depolaması için konektörler, yüksek gerilim ve akım taşıma kapasiteleri, sağlam güvenlik özellikleri ve çevresel dayanıklılık ile tasarlanmalıdır. Bu temel alanlara odaklanarak, modern elektrikli araçların ve enerji depolama sistemlerinin zorlu gereksinimlerini karşılayan, güvenlik, güvenilirlik ve performans sağlayan konektörler oluşturabilirsiniz.
