Su geçirmezlik Otomobil Pil Enerji Depolama Bağlantısı 6000V 480A

Otomobil sektöründeki yeni enerji araçları (NEV), elektrikli araçlar (EV), plug-in hibritler (PHEV) ve hidrojen yakıt pili araçları dahil olmak üzere,Yüksek voltajın benzersiz taleplerini ele almak için özel bağlantılar gerektirirBu konektörler, pil yönetimi, şarj, güç dağıtımı ve motor kontrolü de dahil olmak üzere çeşitli sistemler için kritik önem taşımaktadır.İşte otomotiv yeni enerji konektörleri için tasarım ve seçim kriterlerine derinlemesine bir bakış:

Otomotiv Yeni Enerji Bağlantılarının Ana Özellikleri

1. Yüksek akım ve voltaj işleme:

   • Mevcut Rating:Bu konektörler, uygulamaya bağlı olarak (örneğin, güç dağıtımı, pil bağlantıları) genellikle 50A'dan 300A'ya kadar olan yüksek akımları kaldırmalıdır.
   • Rating Voltajı:Özellikle EV batarya sistemlerinde, tipik olarak 400V'den 1.000V'ye kadar olan yüksek voltajları idare edebilmelidirler.

2. Güvenlik özellikleri:

   • Dokunma geçirmez tasarım:Canlı parçalarla kazara temas etmemek için tasarımı uygulayın, kullanım ve bakım sırasında güvenliği sağlayın.
   • Güvenli kilitleme mekanizması:Özellikle yüksek voltajlı uygulamalarda güvenlik sorunlarına neden olabilecek kazara bağlantı kesilmesini önlemek için kilitleme sistemleri kullanın.
   • Kutuplaşma:Hasarlara veya güvenlik tehlikelerine yol açabilecek yanlış çiftleşmeyi önlemek için konektörlerin kutuplaştığını garanti edin.

3. Dayanıklılık ve Çevre Direnci:

   • titreşim ve darbe direnci:Bağlantılar, otomotiv ortamlarında yaygın olan önemli titreşimlere ve şoklara dayanabilen sağlam olmalıdır.
   • Sıfırlama ve su geçirmezlik:Yüksek bir IP derecesine (örneğin, IP67 veya IP68) ulaşmak, su, toz ve diğer kirleticilere karşı koruma sağlamak ve uzun vadeli güvenilirliği sağlamak.
   • Korozyona direnci:Özellikle yol tuzlarına, nemlere ve kimyasallara maruz kalan ortamlarda korozyona dayanıklı malzemeler ve kaplamalar kullanın.

4. Termal Yönetim:

   • Isı dağılımı:Yüksek akım uygulamalarında özellikle önemli olan aşırı ısınmayı önlemek için ısı dağılımını kolaylaştıran özellikleri entegre edin.
   • Sıcaklık direnci:Bağlantıların otomotiv ortamlarında tipik olarak -40 °C'den +125 °C'ye kadar geniş bir sıcaklık aralığında güvenilir bir şekilde çalışabilmesini sağlamak.

5. Kullanım ve bakım kolaylığı:

   • Hızlı Bağlantı / Bağlantıyı Kapat:Otomobil üretiminde verimli montaj, bakım ve onarım için çok önemli olan kolay çiftleşme ve demating için konektörler tasarlayın.
   • Ergonomik:Özellikle aracın iç mekanlarında sıkı alanlarda bağlantıların kullanımındaki kolaylığı düşünün.

Otomotiv Yeni Enerji Uygulamaları için Bağlantı Türleri

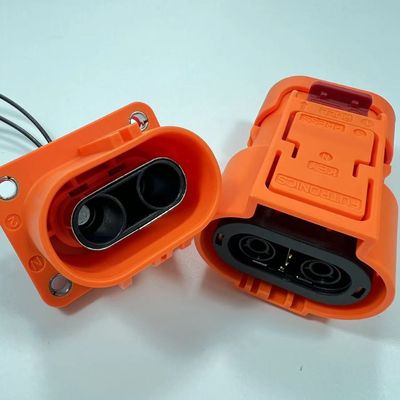

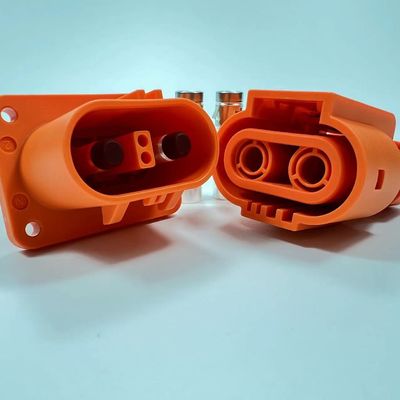

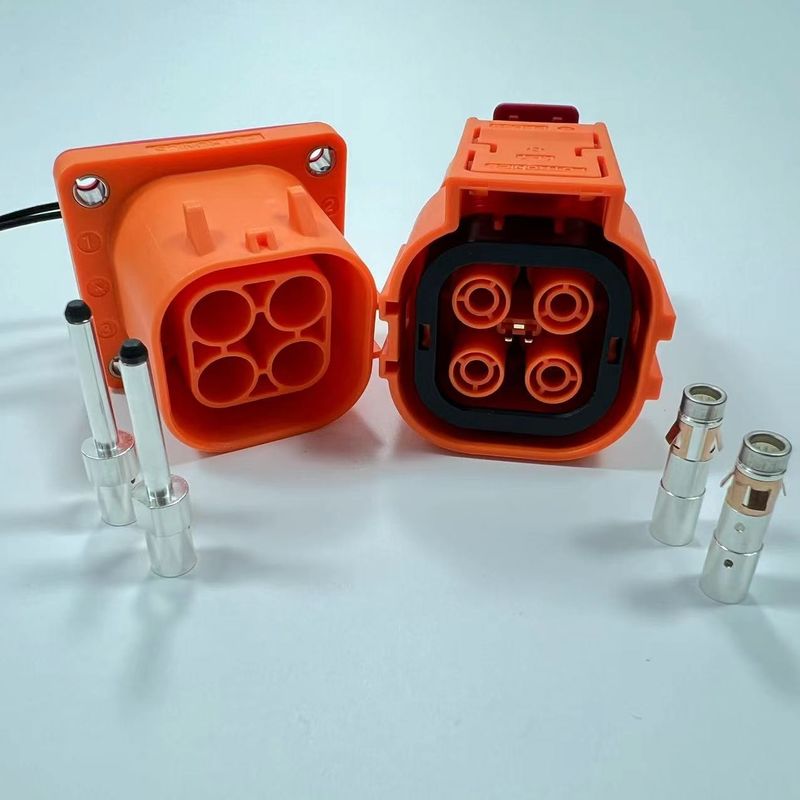

1. Yüksek voltajlı pil bağlantıları:

   • Fonksiyon:Akü paketini aracın güç dağıtım sistemine, motor kontrolörüne ve diğer yüksek voltajlı bileşenlere bağlamak için kullanılır.
   • Özellikleri:Yüksek akım kapasitesi, güvenli kilitleme mekanizmaları, dokunma geçirmez tasarımı ve yüksek güç seviyelerinden kaynaklanan ısıyı yönetmek için termal yönetim özellikleri.

2. Şarj bağlantıları:

   • Fonksiyon:Aracı şarj istasyonlarına veya araç içi şarj cihazlarına bağlayın.
   • Özellikleri:CCS (Birleştirilmiş Şarj Sistemi) veya CHAdeMO gibi standartlara uymalı, hem AC hem de DC şarjını sağlam yalıtım ve çevresel mühürleme ile desteklemelidir.

3. Motor Faz Bağlantıları:

   • Fonksiyon:Motor kontrolörünü elektrikli motora bağlayın.
   • Özellikleri:Yüksek akımları ve voltajları taşıyabilen, mükemmel titreşim direnci ve tüm sürüş koşullarında güvenilir bağlantıları sağlamak için güvenli kilitleme mekanizmaları.

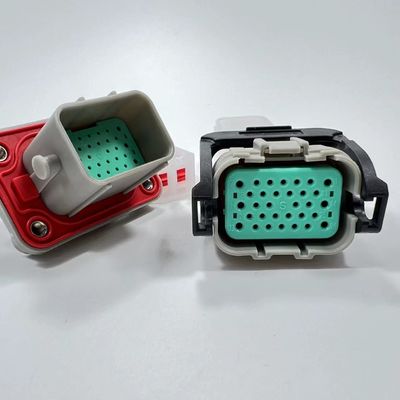

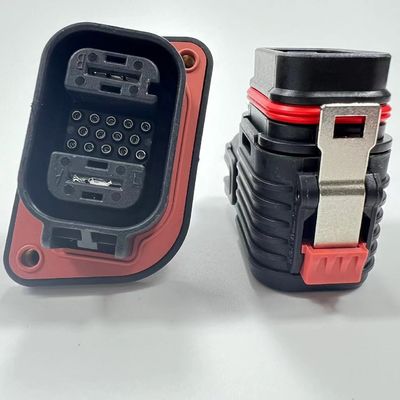

4. Sinyal ve veri bağlantıları:

   • Fonksiyon:Araç içindeki sensörleri, kontrol ünitelerini ve diğer düşük voltajlı sistemleri bağlayın.
   • Özellikleri:Tipik olarak, güvenilir veri iletimini sağlayan elektromanyetik müdahaleyi (EMI) önlemek için kalkanlı çok pinli konektörler.

5. Düzgeç Bağlantıları:

   • Fonksiyon:Batarya paketlerinde hücreleri seri veya paralel olarak bağlamak için kullanılır.
   • Özellikleri:Minimal gerilim düşüşü ile çok yüksek akımları taşımak için tasarlanmış, genellikle korozyon direnci için kaplama ile bakır veya alüminyumdan yapılmıştır.

Maddi Konular

1. Bağlantı Evi:

   • Malzeme:PBT (Polybutylene Terephthalate) veya PA66 (Polyamide 66) gibi yüksek performanslı termoplastikleri, dayanıklılık, ısıya direnç ve boyutsal istikrar için cam lif takviyesi ile kullanın.
   • Alev geriliği:Yanğın tehlikelerini önlemek için UL94 V-0 gibi otomotiv güvenlik standartlarına uygun malzemelerin sağlanması.

2. İletişim:

   • Malzeme:Bakır veya bakır alaşımları gibi yüksek iletkenlik malzemeleri, genellikle korozyon direncini ve elektrik performansını artırmak için gümüş veya teneke ile kaplanmıştır.
   • Bahçe mekanizması:Bağlantının yaşam döngüsü boyunca tutarlı temas basıncını korumak için dayanıklı yay mekanizmaları ekleyin.

3. Mühürler ve Gaskets:

   • Malzeme:Geniş bir sıcaklık aralığında esnekliği korurken çevresel faktörlere karşı güvenilir bir mühürleme sağlamak için mühürler ve dikişler için silikon veya EPDM (Ethylene Propylene Diene Monomer) kullanın.

Tasarım Düşünceleri

1. Özellik:

   • Özel Çözümler:Araç platformunun özel gereksinimlerine bağlı olarak, bağlantıların benzersiz güç, alan ve çevresel kısıtlamalara uygun hale getirilmesi gerekebilir.

2. Standartlara uygunluk:

   • Otomobil Standartları:Bağlantıların ISO 6469 (elektrikli yol araçlarında güvenlik için) ve ISO 16750 (çevre denetimi için) gibi ilgili otomotiv standartlarına uygun olmasını sağlamak.
   • Ücretleme standartları:Şarj konektörleri için, EV şarj sistemleri için IEC 62196 gibi standartlara uygunluğu sağlayın.

3. Modülerlik:

   • Esnek yapılandırmalar:Esnek yapılandırmalara izin veren modüler tasarımları düşünün, bağlantıları farklı sistemlere ve uygulamalara uyarlanabilir hale getirin.

Test ve Kalite Güvencesi

1. Elektrikli Test:

   • Akım ve gerilim testi:Bağlantıların aşırı ısınma veya voltaj düşüşleri olmadan belirtilen akımları ve voltajları kaldırabileceklerini kontrol edin.
   • İzolasyon direnci:Özellikle yüksek voltajlı bağlantılarda yalıtımın, bozulmadan gerilimi karşılayabilmesini sağlamak.

2. Mekanik Test:

   • titreşim ve şok testi:Bağlantıların çalışmada karşılaşacakları mekanik streslere dayanabilmesini sağlamak için gerçek dünya sürüş koşullarını taklit edin.
   • Dayanıklılık testi:Bağlantıları, performans bozulmadan tekrarlanan çiftleşme ve dematör döngülere dayanabilme yetenekleri için test edin.

3. Çevre Testleri:

   • Girme koruma testi:Bağlantıların toz ve su direnci için IP standartlarını karşıladıklarını doğrulayın.
   • Sıcaklık Döngüsü:Bağlantıların otomotiv ortamlarında yaşayacakları sıcaklık dalgalanmalarına dayanabilmesini sağlamak.

Başvurular

• Elektrikli ve hibrit araçlar:Pil sistemleri, güç dağıtımı, motor denetleyicileri ve şarj arayüzleri için yüksek güçlü konektörler.
• Pil Yönetim Sistemleri (BMS):BMS ile bireysel hücreler arasındaki iletişim için düşük güç sinyal bağlantıları dahil olmak üzere pil paketlerini izlemek ve kontrol etmek için konektörler.
• Güç Elektronikleri:Aracın tahrik sistemindeki inverterleri, dönüştürücüleri ve diğer güç elektroniklerini bağlamak için bağlantılar.

Sonuçlar

Otomobil yeni enerji konektörleri yüksek performanslı elektrik özelliklerini güçlü mekanik ve çevresel dayanıklılıkla birleştirmelidir.Bu bağlayıcılar güvenliğin sağlanmasında çok önemli bir rol oynar., elektrikli ve hibrit araçların güvenilirliği ve verimliliği, daha temiz ve daha sürdürülebilir taşımacılığa geçişi desteklemektedir.Akım ve voltaj yönetimi gibi kilit faktörlere odaklanarak, güvenlik, dayanıklılık ve endüstri standartlarına uygunluk, otomotiv endüstrisinin zorlu gereksinimlerini karşılayan konektörler geliştirebilirsiniz.
