EV Bataryası Yeni Enerji Depolama Bağlantısı Güçlü Mekanik Tasarım

Pil depolama sistemleri, özellikle elektrikli araçlar (EV'ler) ve yenilenebilir enerji depolama gibi yeni enerji uygulamalarında kullanılanlar, yüksek gücü kaldırabilen, güvenliği sağlayan ve zaman içinde güvenilir performans sağlayan özel konektörler gerektirir. İşte yeni enerji sistemlerinde pil depolama için konektör tasarlamak ve seçmek için ayrıntılı bir rehber:

Pil Depolama Konektörlerinin Temel Özellikleri

1. Yüksek Akım ve Gerilim İşleme:

   • Akım Değeri: Konektörler, uygulamaya bağlı olarak genellikle 50A'dan 300A'nın üzerine kadar değişen yüksek akımları kaldıracak şekilde tasarlanmalıdır.
   • Gerilim Değeri: Bu konektörler, elektrikli araçlarda ve büyük enerji depolama sistemlerinde tipik olarak 400V ile 1.000V arasında değişen yüksek gerilimleri kaldırabilmelidir.

2. Güvenlik Hususları:

   • Dokunmaya Dayanıklı Tasarım: Canlı parçalarla kazara teması önlemek için dokunmaya dayanıklı kontaklar uygulayın, taşıma ve bakım sırasında güvenliği sağlayın.
   • Kilitleme Mekanizması: Yüksek gerilimli uygulamalarda tehlikeli olabilecek kazara bağlantı kesilmelerini önlemek için güvenli kilitleme mekanizmaları kullanın.
   • Polarizasyon: Konektörleri polarize olacak şekilde tasarlayın, yalnızca doğru yönde bağlanabilmelerini sağlayın, ters polarite sorunlarını önleyin.

3. Termal Yönetim:

   • Isı Dağılımı: Yüksek akımların ürettiği ısıyı yönetmek için soğutma kanatları veya yüksek termal iletkenliğe sahip malzemeler gibi özellikler ekleyin.
   • Sıcaklık Değeri: Konektörlerin, -40°C ile +125°C arasında değişebilen pil depolama sistemlerinde yaygın olan aşırı sıcaklıklara uygun olduğundan emin olun.

4. Çevresel Dayanıklılık:

   • Sızdırmazlık: Konektörlerin toz, su ve diğer çevresel faktörlere karşı koruma sağlamak için yüksek bir IP derecesine (örneğin, IP67 veya IP68) sahip olduğundan emin olun.
   • Korozyon Direnci: Konektörlerin neme veya kimyasallara maruz kalabileceği ortamlarda özellikle korozyona dayanıklı malzemeler ve kaplamalar kullanın.

5. Dayanıklılık ve Güvenilirlik:

   • Yüksek Eşleşme Döngüleri: Bakım ve hizmet verebilirlik için çok önemli olan, bozulma olmadan çok sayıda eşleşme ve ayrılma döngüsüne dayanacak şekilde konektörleri tasarlayın.
   • Titreşim ve Şok Direnci: Konektörlerin otomotiv ve endüstriyel ortamlarda tipik olan titreşim ve şoklara dayanabileceğinden emin olun.

6. Kullanım Kolaylığı:

   • Hızlı Bağlantı/Bağlantı Kesme: Verimli montaj ve bakım için gerekli olan kolay ve hızlı eşleşme ve ayrılma için konektörler tasarlayın.
   • Modülerlik: Konektörleri farklı sistemlere ve uygulamalara uyarlanabilir hale getiren esnek konfigürasyonlara izin veren modüler tasarımları düşünün.

Pil Depolama İçin Konektör Çeşitleri

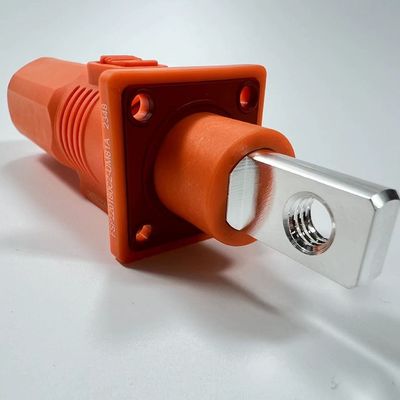

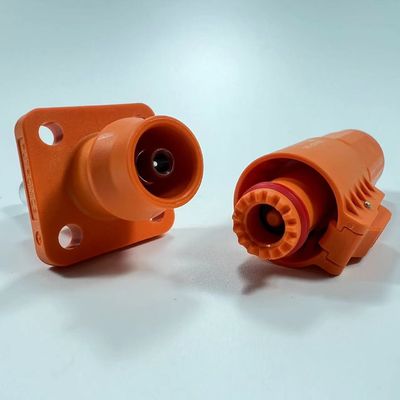

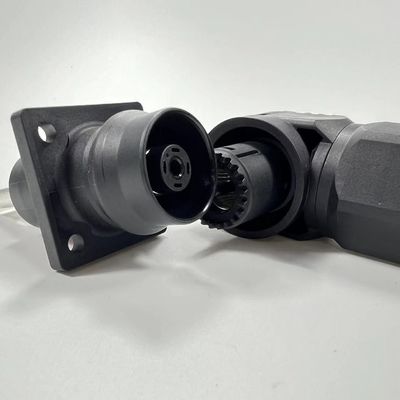

1. Yüksek Gerilimli Güç Konektörleri:

   • Uygulamalar: Elektrikli araçlarda, enerji depolama sistemlerinde ve yüksek güçlü şarj istasyonlarında kullanılır.
   • Özellikler: Bu konektörler tipik olarak, güvenli kilitleme mekanizmaları ve çevresel sızdırmazlık ile yüksek akımları ve gerilimleri kaldırabilen büyük, sağlam kontaklara sahiptir.

2. Modüler Pil Ara Bağlantıları:

   • Uygulamalar: Daha büyük bir pil paketinde pil modüllerini bağlama.
   • Özellikler: Bu konektörler genellikle modülerdir, esnek konfigürasyonlara ve kolay ölçeklenebilirliğe izin verir. Güvenilir elektriksel bağlantılar sağlamalı ve yüksek akım yollarını desteklemelidirler.

3. Baralar Konektörleri:

   • Uygulamalar: Büyük pil hücrelerini veya modüllerini paralel veya seri olarak bağlamak için pil paketlerinde ve enerji depolama sistemlerinde kullanılır.
   • Özellikler: Baralar konektörleri çok yüksek akımları kaldıracak şekilde tasarlanmıştır ve tipik olarak gelişmiş iletkenlik ve korozyon direnci için kaplamalı yüzeylere sahip bakır veya alüminyumdan yapılır.

4. Sinyal ve İletişim Konektörleri:

   • Uygulamalar: Pil yönetim sistemleri (BYS) ve diğer izleme ve kontrol fonksiyonları için.
   • Özellikler: Bu konektörler, BYS ile ayrı pil hücreleri veya modülleri arasında düşük güçlü sinyaller ve veriler taşıyarak pil paketinin güvenli ve verimli çalışmasını sağlar.

Tasarım Hususları

1. Malzeme Seçimi:

   • İletkenler: İletkenliği ve korozyon direncini artırmak için genellikle gümüş veya kalay kaplamalı bakır veya bakır alaşımları gibi yüksek iletkenliğe sahip malzemeler kullanın.
   • İzolatörler: PBT, PA66 veya sıvı kristal polimerler (LCP) gibi yüksek sıcaklıklara dayanabilen ve mükemmel elektriksel izolasyon sağlayan yüksek kaliteli yalıtım malzemeleri seçin.

2. Özelleştirilebilirlik:

   • Özel Çözümler: Birçok pil depolama uygulaması, belirli gerilim, akım ve mekanik gereksinimlere göre özelleştirilmiş konektörler gerektirir. Özel tasarım hizmetleri sunan üreticilerle çalışmayı düşünün.

3. Standartlara Uygunluk:

   • Otomotiv Standartları: Konektörlerin, elektrikli yol taşıtlarındaki güvenliği yöneten ISO 6469 gibi ilgili otomotiv standartlarını karşıladığından emin olun.
   • Endüstriyel Standartlar: Enerji depolama sistemleri için, sabit, araç yardımcı gücü ve hafif elektrikli ray uygulamalarında kullanım için piller için UL 1973 gibi standartlara uygunluğu sağlayın.

Test ve Kalite Güvencesi

1. Elektriksel Test:

   • Yüksek Akım Testi: Konektörün önemli bir gerilim düşüşü veya aşırı ısınma olmadan maksimum akımı işleme yeteneğini doğrulayın.
   • İzolasyon Direnci: Yüksek gerilim altında arıza olmadığından emin olmak için izolasyonu test edin.

2. Mekanik Test:

   • Titreşim ve Şok Testi: Konektörlerin çalışırken karşılaşacakları mekanik gerilmelere dayanabilmelerini sağlamak için gerçek dünya koşullarını simüle edin.
   • Dayanıklılık Testi: Konektörlerin performans bozulması olmadan çok sayıda eşleşme döngüsüne dayanma yeteneğini değerlendirin.

3. Çevresel Test:

   • Sıcaklık Döngüsü: Güvenilir bir şekilde performans gösterdiklerinden emin olmak için konektörleri aşırı sıcaklık koşullarında test edin.
   • Giriş Koruması Testi: Konektörlerin toz ve suya karşı direnç için derecelendirilen IP standartlarını karşıladığını doğrulayın.

Sonuç

Yeni enerji uygulamaları için pil depolama konektörleri, yüksek performans, güvenlik ve dayanıklılığı birleştirmelidir. Yüksek akım ve yüksek gerilim işleme yeteneklerine, sağlam mekanik tasarıma ve endüstri standartlarına uygunluğa odaklanarak, modern enerji depolama sistemlerinin ve elektrikli araçların taleplerini karşılayan güvenilir konektörler oluşturabilirsiniz.
